定義與用途

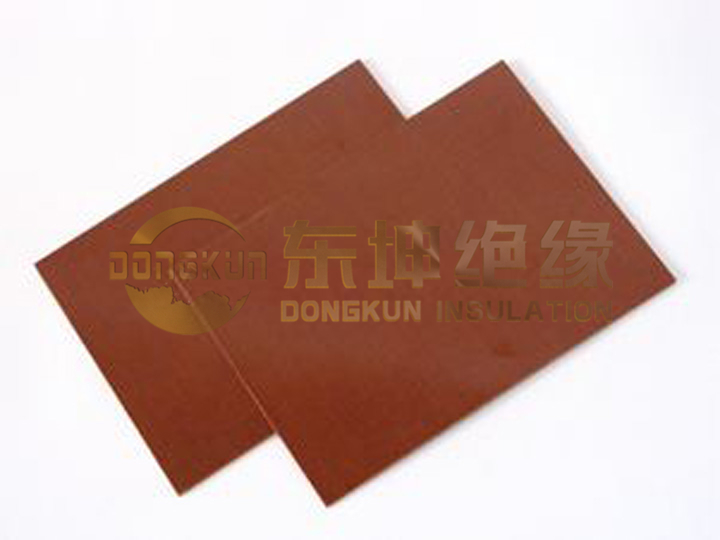

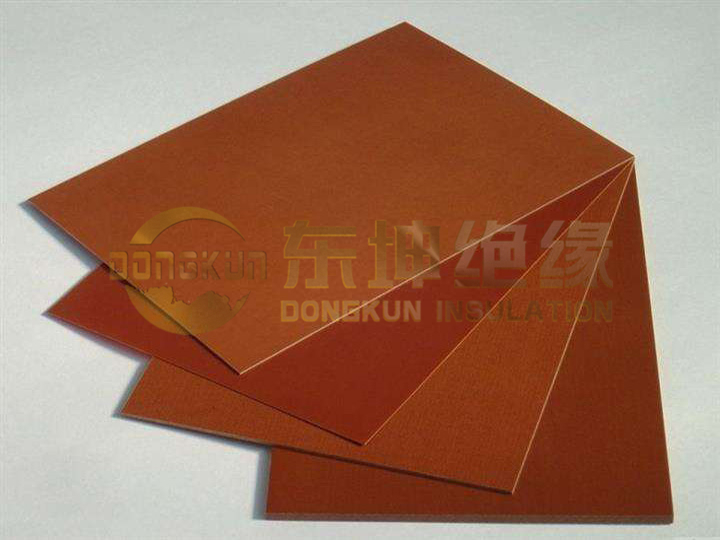

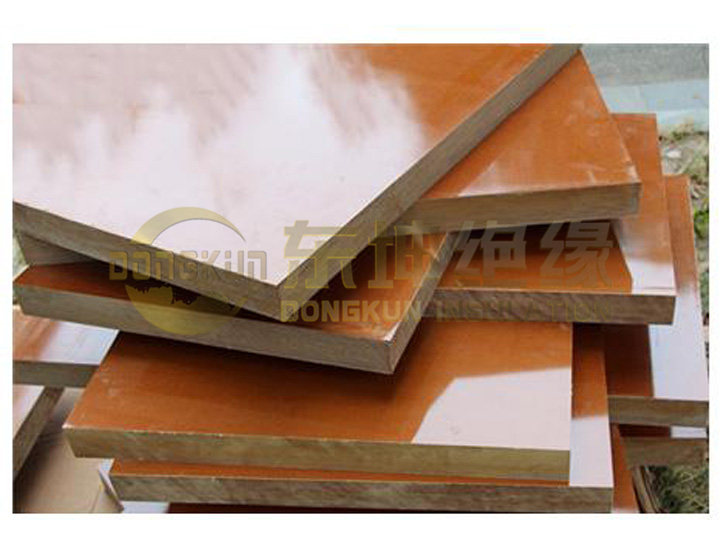

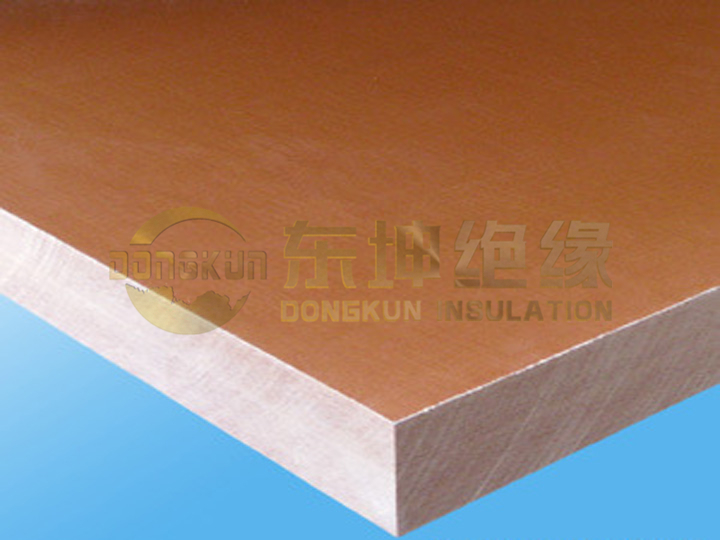

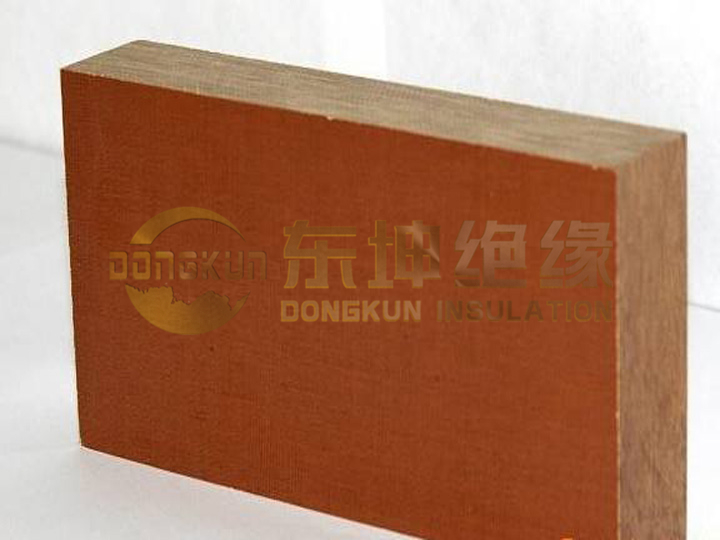

酚醛棉布層壓板是由棉布浸以酚醛樹脂經烘干熱壓而成，3136是由漂布浸以酚醛樹脂經熱壓而成的層壓板。3025具有高的機械性能，適用于機械、電機、電器設備中作絕緣結構零部件，并可在變壓器油中使用。3136具有較高的機械強度，適用于作膠布齒輪軸瓦、導向輪等機械制品零件。
?
外觀
酚醛棉布層壓板表面應平整，不允許有汽泡、麻眼和雜質，允許有少量斑點。邊緣應切割整齊，端面不得有分層和裂紋。
?
性能指標
酚醛棉布層壓板性能指標 |
序號 |
項目名稱 |
單位 |
試驗方法 |
指標 |
|
1 |
密度 |
g/cm |
GB/T5130中8.1條 |
1.30～1.40 |
- |
2 |
吸水性 |
mg |
GB/T5130中8.2條 |
≤239 |
|
3 |
垂直層向抗彎強度 |
Mpa |
GB/T5130中5.1條 |
≥100 |
≥140 |
縱向 |
（Q/JBQP51-2001） |
4 |
拉伸強度 |
Mpa |
GB/T5130中5.7條 |
≥（80） |
≥98 |
5 |
粘合強度 |
N |
JB886-75 |
≥（5390） |
|
6 |
壓縮強度 |
MPa |
GB/T5130中5.3條 |
- |
≥245 |
垂直層向 |
- |
≥147 |
平行層向 |
|
|
7 |
缺口沖擊強度（簡支梁） |
kJ/m |
GB/T5130中5.5條 |
≥8.8 |
≥6.8 |
平行層向 |
8 |
平行層向絕緣電阻 |
Ω |
GB/T5130中6.3條 |
≥1.0×10 |
- |
浸水后 |
9 |
平行層向擊穿電壓 |
kV |
GB/T5130中6.1條 |
≥10 |
- |
于（90+2）℃變壓器油中 |
10 |
垂直層向電氣強度 |
kV/mm |
GB/T5130中6.1條 |
見表4 |
- |
于 （90+2）℃變壓器油中 |
酚醛棉布層壓板電氣強度 |
序號 |
平均厚度mm |
電氣強度kV/mm |
平均厚度mm |
電氣強度kV/mm |
平均厚度mm |
電氣強度kV/mm |
1 |
0.8 |
≥0.89 |
1.6 |
≥0.72 |
2.6 |
≥0.56 |
2 |
0.9 |
≥0.84 |
1.8 |
≥0.69 |
2.8 |
≥0.53 |
3 |
1 |
≥0.82 |
2 |
≥0.65 |
3 |
≥0.50 |
4 |
1.2 |
≥0.80 |
2.2 |
≥0.61 |
|
|
5 |
1.4 |
≥0.76 |
2.4 |
≥0.58 |
|
|
?
