絕緣橡膠板特點
通過43KV測試，正常工作在660V的狀態下。彈性強、絕緣性能優越, 表面有光澤。廣泛應用于變電站、發電廠、配電房、試驗室以及野外帶電作業等使用。
?用途及儲存方式
適用于電子場所工作臺和地面的鋪設，電站、變電所地面的鋪設和裝設；
應儲存在干燥通風的環境中，遠離熱源，離開地面和墻壁20cm以上。避免受酸堿和油的污染，不要露天防止避免陽光直射。
?選型配置表
不同電壓等級的使用環境應選用不同厚度的絕緣膠墊。
電絕緣性能試驗 |
膠墊厚度 |
工頻耐壓實驗要求時間 |
工頻耐壓實驗標準值 |
工頻耐壓實驗實測時間 |
工頻耐壓實驗實測值 |
10KV |
5mm |
1分鐘 |
10KV |
2分鐘 |
≥15KV |
15KV |
6mm |
1分鐘 |
10KV |
2分鐘 |
≥15KV |
25KV |
8mm |
1分鐘 |
25KV |
2分鐘 |
≥30KV |
35KV |
10mm |
1分鐘 |
35KV |
2分鐘 |
≥35KV |
35KV |
12mm |
1分鐘 |
35KV |
2分鐘 |
≥35KV |
絕緣橡膠板檢驗標準：（以8mm絕緣橡膠板為例）
1.外觀：
1）斑痕深度和高度沒有超過膠板厚度公差
2）氣泡每平米內，面積小于1cm的氣泡不超過5個，任意兩個氣泡間距離不小于40mm。
3）雜質深度及長度不超過膠板厚度的1/6
4）邊沿不齊或海面狀寬度不超過10mm，長度不超過膠板總長的1/10
5）沒有裂紋
2.硬度（邵爾A）：55-70
3.拉伸強度及扯斷伸長率：
1）拉伸強度（Mpa）≥5.0
2）扯斷伸長率≥250%
4.定伸（150%）永久變形≤25%
5.熱空氣老化（70℃*72h）：拉伸強度降低率≤30%
6.吸水性≤1.5%
7.電絕緣性能試驗：
1）耐電壓試驗：25KV（有效值），保持1min，應無擊穿現象
2）擊穿電壓試驗≥35KV（有效值）
絕緣膠板的分類：

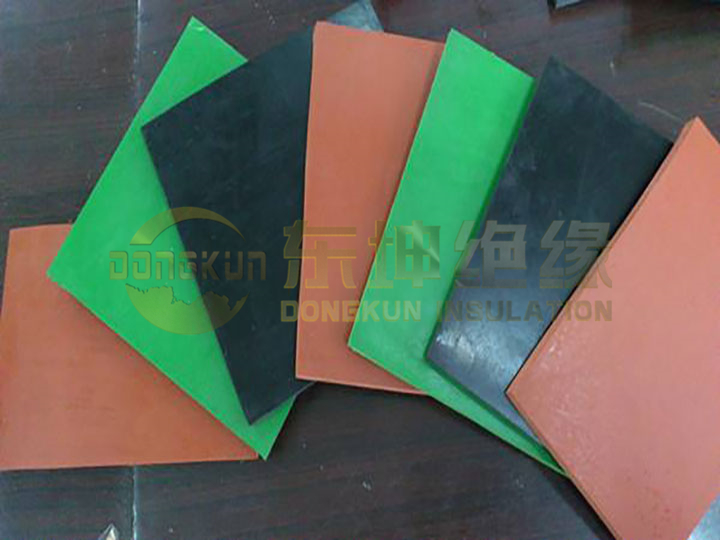

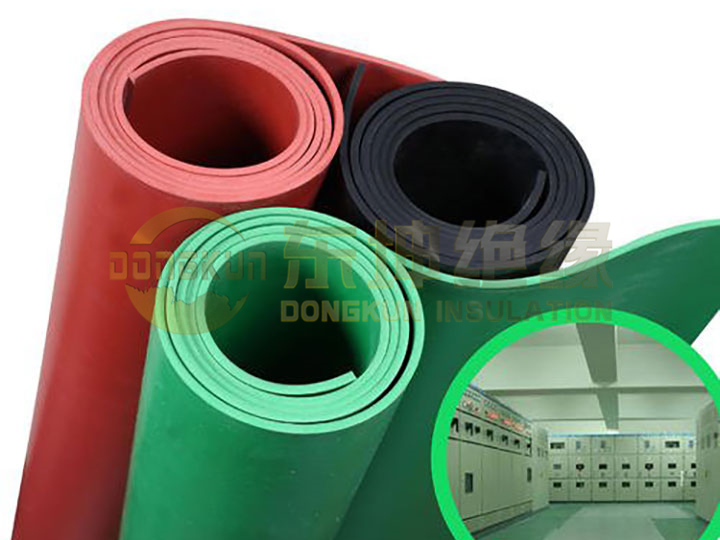

（1）、按顏色分為：紅色絕緣膠板、黑色絕緣膠板、綠色絕緣膠板、灰色絕緣膠板
（2）、按電壓等級分為：5KV、10KV、15KV、20KV 、25KV、30KV、35KV
（3）、按厚度可分為：3mm、5mm、8mm、10mm、12mm
（4）、按名稱可分為：絕緣膠板，絕緣膠墊，絕緣板，絕緣毯，絕緣橡膠板，電絕緣膠板
